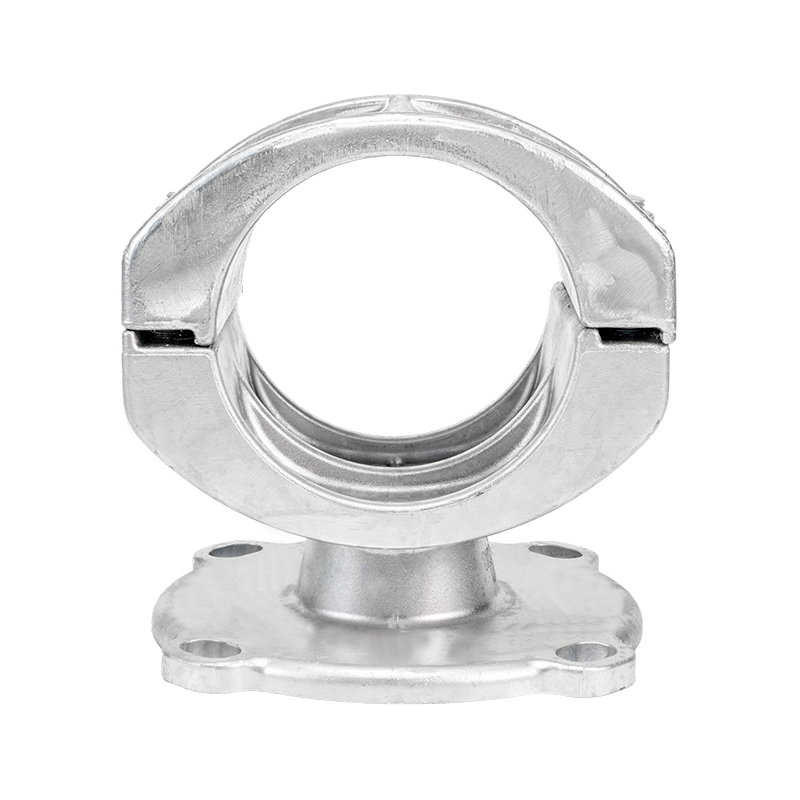

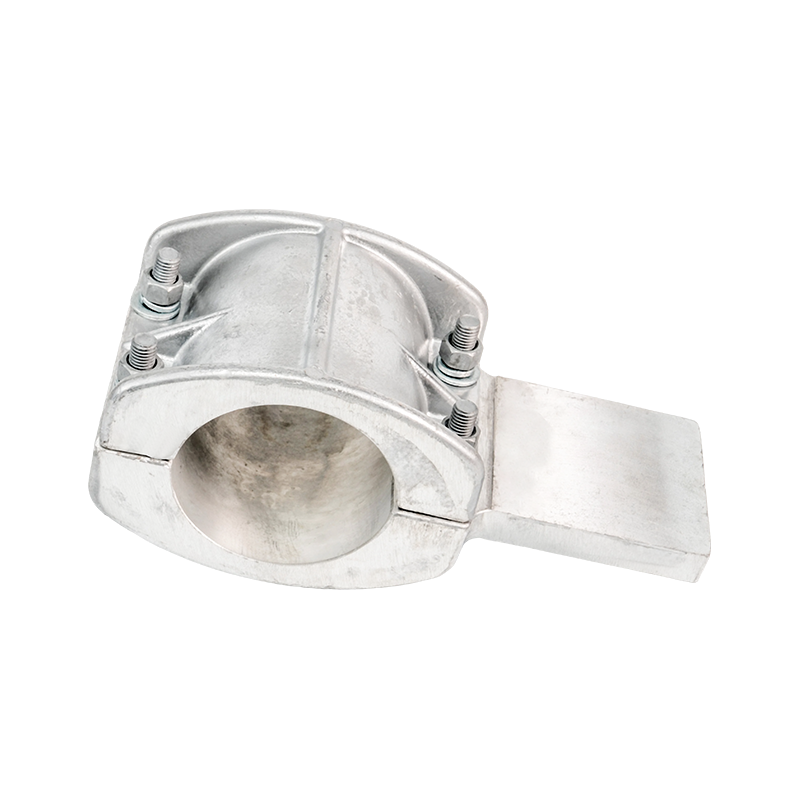

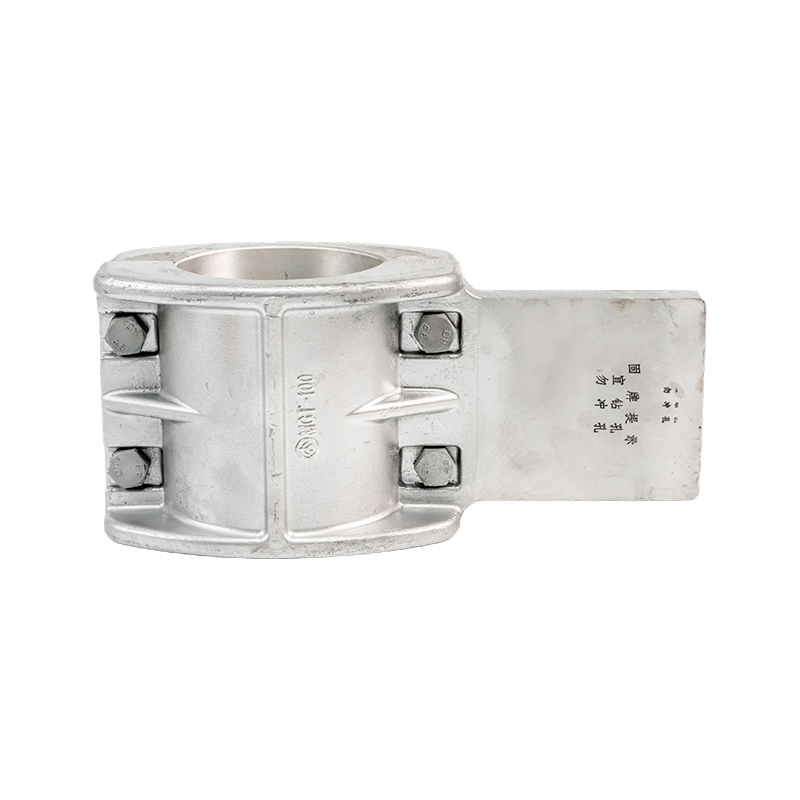

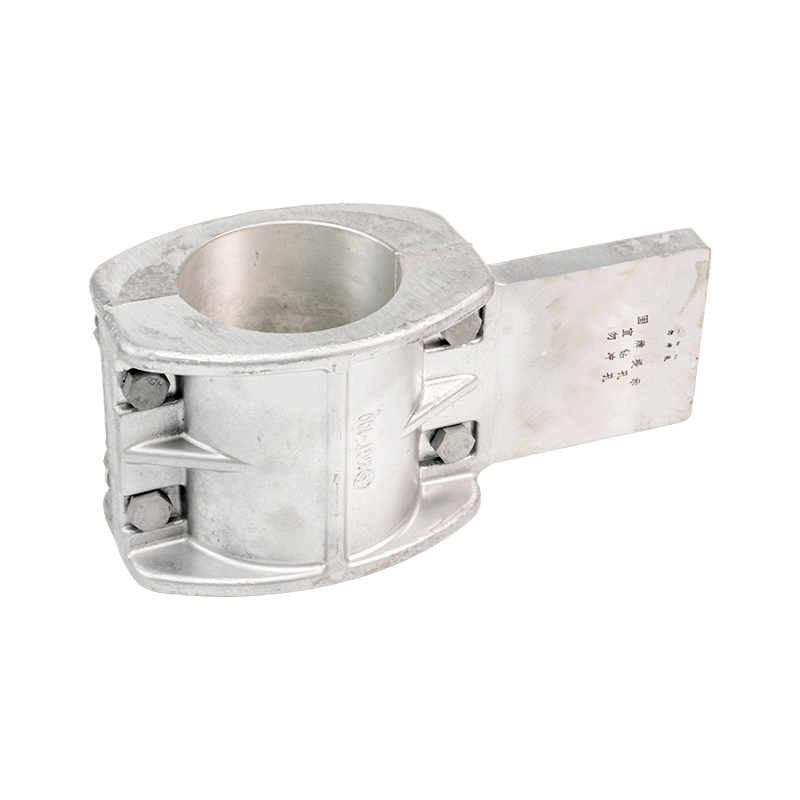

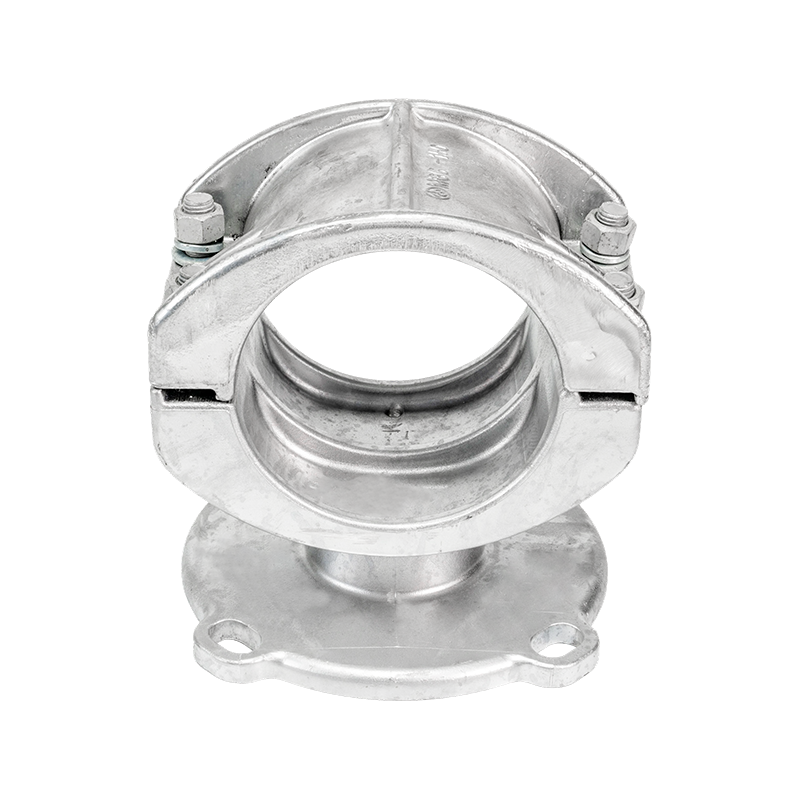

Wsporniki szyn zbiorczych (stały typ podparcia)

Zalety techniczne

Okucia stałe typu MGG: Kompatybilne z zewnętrznymi średnicami szyn zbiorczych rurowych w zakresie od Φ50 mm do Φ180 mm.  Dostępne zarówno w modelach standardowych, jak i wzmocnionych. Wykonane z elementów ze stali ocynkowanej ogniowo, z jasno określonymi parametrami wymiarowymi i danymi wagowymi.

Zaślepki końcowe typu MGF: Kompatybilne z rurowymi szynami zbiorczymi o średnicach wewnętrznych/zewnętrznych od Φ50/45 mm do Φ250/230 mm. Dostępne w wersjach standardowych, tłumiących i z końcówkami kulowymi. Typ tłumiący wyposażony w przewody tłumiące LGJ-240 do LGJ-630 w celu zwiększenia odporności na wstrząsy sejsmiczne i wibracje.

Zaciski napinające do splotów stalowych: Zawierają integralny kuty typ i uniwersalną konstrukcję. Kompatybilne ze średnicami splotów stalowych od Φ7,8 mm do Φ16,0 mm, z siłą chwytu w zakresie od 45 kN do 187 kN.  Wykonane z elementów ze stali ocynkowanej ogniowo, charakteryzujące się ustandaryzowanymi wymiarami i parametrami wytrzymałości chwytnej.

Podpierające sploty aluminiowe z rdzeniem stalowym (ACSR): Konstrukcja zgodna z normą GB1179-83. Przekroje nominalne obejmują zakres od 10/2 mm² do 240/30 mm². Podaj znormalizowane parametry, takie jak obliczony przekrój poprzeczny, średnica zewnętrzna, rezystancja prądu stałego, obliczona wytrzymałość na rozciąganie i obliczona waga.

Funkcje

Materiał i proces: Okucia są produkowane ze stali ocynkowanej ogniowo, a grubość powłoki cynkowej ściśle odpowiada normie ≥85 μm. Dzięki procesom kucia matrycowego i obróbce cieplnej materiał osiąga doskonałe właściwości mechaniczne i utrzymuje dobrą wytrzymałość nawet w niskich temperaturach -40 ℃. Powierzchniowe piaskowanie i pasywacja dodatkowo zwiększają odporność na korozję, spełniając długoterminowe wymagania użytkowania w środowiskach korozyjnych na poziomie C4.

Wydajność mechaniczna: Wytrzymałość osprzętu mieści się w zakresie od 45 do 187 kN, przy współczynniku bezpieczeństwa 2,5. Analiza elementów skończonych optymalizuje rozkład naprężeń konstrukcyjnych, a badanie trwałości zmęczeniowej spełnia wymóg 10^7 cykli wibracji. Częstotliwości rezonansowe są kontrolowane poza zakresem operacyjnym systemu, zapewniając rezerwy wytrzymałości, aby wytrzymać nagłe obciążenia udarowe.

Wydajność elektryczna: Konstrukcja sprzętu w pełni uwzględnia efekty sprzężenia elektrotermicznego, optymalizując konstrukcję w celu zmniejszenia strat spowodowanych prądami wirowymi. Obliczenia siły elektromagnetycznej w warunkach zwarcia spełniają wymagania stabilności systemu, przy kontrolowanych wartościach rezystancji styków poniżej 50 μΩ. Konstrukcja antykoronowa gwarantuje, że w środowiskach wysokiego napięcia nie wystąpią żadne zjawiska wyładowań niezupełnych.

Możliwość dostosowania do środowiska: sprzęt przeszedł 3000 godzin testów w mgle solnej i 2000 godzin testów starzenia w promieniach ultrafioletowych, utrzymując stabilną wydajność podczas cyklicznych zmian temperatur od -40 ℃ do 60 ℃. W wilgotnych i gorących warunkach rezystancja izolacji utrzymuje się na poziomie powyżej 10^4 MΩ. Dla specjalnych regionów dostępne są ulepszone rozwiązania w zakresie powłok antykorozyjnych.
