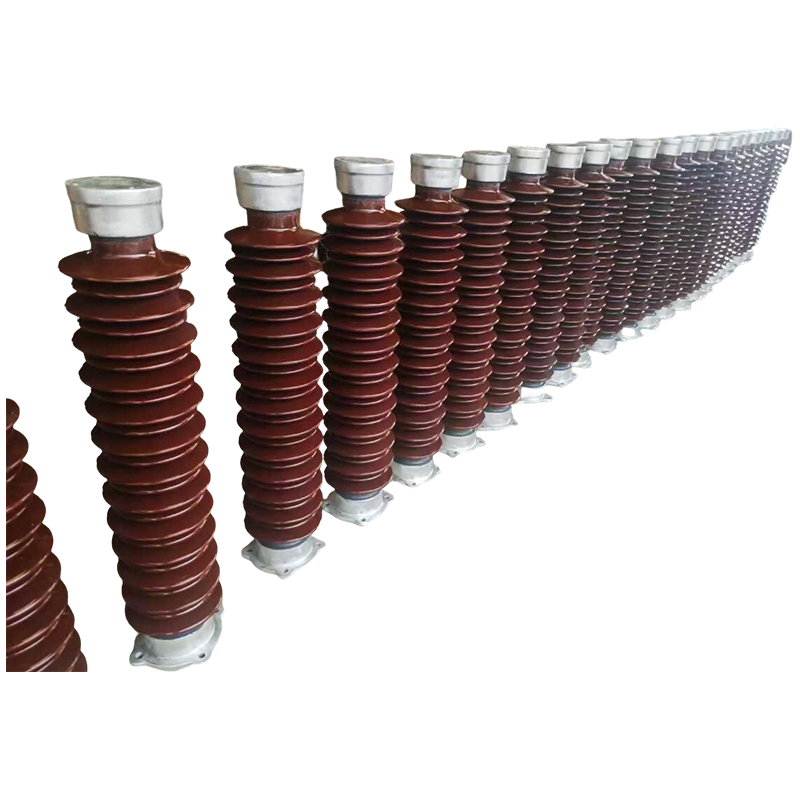

Izolator słupkowy

Zalety techniczne

Uproszczona konstrukcja i łatwa instalacja: Izolowana rurowa szyna zbiorcza jest bezpośrednio mocowana do konstrukcji stalowych lub wsporników betonowych, eliminując potrzebę stosowania przepustów ściennych i izolatorów wsporczych. Przyjmuje metodę montażu natynkowego, wspartą dedykowanymi wspornikami rurowymi szyn zbiorczych w rozstawie ≥275 mm. Wsporniki stałe montuje się w przypadku rozpiętości od 6 m do 13 m.

Wysoka wytrzymałość mechaniczna i duża rozpiętość podparcia: Dopuszczalne naprężenie izolowanych szyn rurowych jest czterokrotnie większe niż w przypadku szyn prostokątnych, dzięki czemu mogą wytrzymać znaczne prądy zwarciowe. Przy prądzie zwarciowym 50 kA rurowa szyna zbiorcza Φ100×6 mm osiąga rozpiętość w zawieszeniu do 9 metrów, a przy wsparciu wspornika szyny zbiorczej rozpiętość może osiągnąć 13 metrów. Szynę zbiorczą można podłączyć bezpośrednio do komór wysokiego napięcia, wewnętrznych reaktorów ograniczających prąd lub szaf rozdzielczych 10 kV, co zmniejsza potrzebę stosowania odpowiednich izolatorów wsporczych, złączek szyn zbiorczych i fundamentów konstrukcyjnych.

Wysoka odporność sejsmiczna: Projekt produktu uwzględnia warunki sejsmiczne, wytrzymując przyspieszenie poziome 0,20 g, przyspieszenie pionowe 0,15 g, częstotliwość wibracji 20 Hz i tolerancję na trzy cykle fali sinusoidalnej. Współczynnik bezpieczeństwa przekracza 1,67, zapewniając normalną pracę w jednoczesnych warunkach sejsmicznych i zwarciowych.

Doskonała zdolność adaptacji do środowiska: Nadaje się do stosowania na wysokościach ≤4000 metrów i w środowiskach o klasie ciężkości zanieczyszczeń V (silne zanieczyszczenie), projektowany współczynnik drogi upływu wynosi 31 mm/kV. Po zainstalowaniu przedłużaczy upływu na zaciskach zewnętrznych całkowita droga upływu wynosi nie mniej niż 680 mm.

Funkcje

Wartość uproszczeń konstrukcyjnych
W tradycyjnych systemach szyn zbiorczych izolatory wsporcze pełnią podwójną funkcję: mechanicznej podpory i izolacji elektrycznej. Dzięki innowacyjnym projektom, które bezpośrednio mocują szyny rurowe do stalowych wsporników konstrukcyjnych, liczba stosowanych izolatorów jest nie tylko zmniejszona, ale także zasadniczo uproszczona konstrukcja systemu. Zmniejsza to złożoność instalacji i potencjalne punkty awarii, odzwierciedlając trend technologiczny polegający na ewolucji od dyskretnych komponentów w kierunku systemów zintegrowanych.

Wymagania dotyczące adaptacji do środowiska
Izolatory wsporcze muszą spełniać wymagania dotyczące długoterminowej stabilnej pracy w trudnych warunkach, szczególnie w trudnych warunkach z poziomem zanieczyszczeń do klasy V, gdzie ich skuteczność w zapobieganiu przeskokom zanieczyszczeń staje się krytycznym wskaźnikiem. Optymalizując konstrukcję szopy, stosując materiały hydrofobowe i ściśle kontrolując drogę upływu, zapewniona jest niezawodna wydajność izolacji w specjalnych środowiskach, takich jak obszary przybrzeżne i obszary zanieczyszczone przemysłowo.

Analiza porównawcza instalacji i konserwacji
W porównaniu ze złożonymi procedurami wymaganymi przy montażu tradycyjnych izolatorów wsporczych – takimi jak konstrukcja fundamentów, wyrównanie poziomu i mocowanie wielopunktowe – zintegrowane systemy rurowych szyn zbiorczych wykorzystują ustandaryzowane metody montażu wsporników, co znacznie skraca czas budowy. Jeśli chodzi o konserwację, tradycyjne izolatory wymagają regularnego czyszczenia zanieczyszczeń, wykrywania pęknięć i testów elektrycznych, podczas gdy całkowicie zamknięta konstrukcja rurowych szyn zbiorczych znacznie zmniejsza częstotliwość i koszty konserwacji.

Charakterystyka techniczna materiału i procesu
Nowoczesne izolatory wsporcze są produkowane głównie przy użyciu porcelany elektrotechnicznej o wysokiej wytrzymałości, szkła hartowanego lub materiałów kompozytowych. Wśród nich izolatory kompozytowe oferują takie zalety, jak doskonała hydrofobowość, wysoka odporność na pękanie i niewielka waga.
