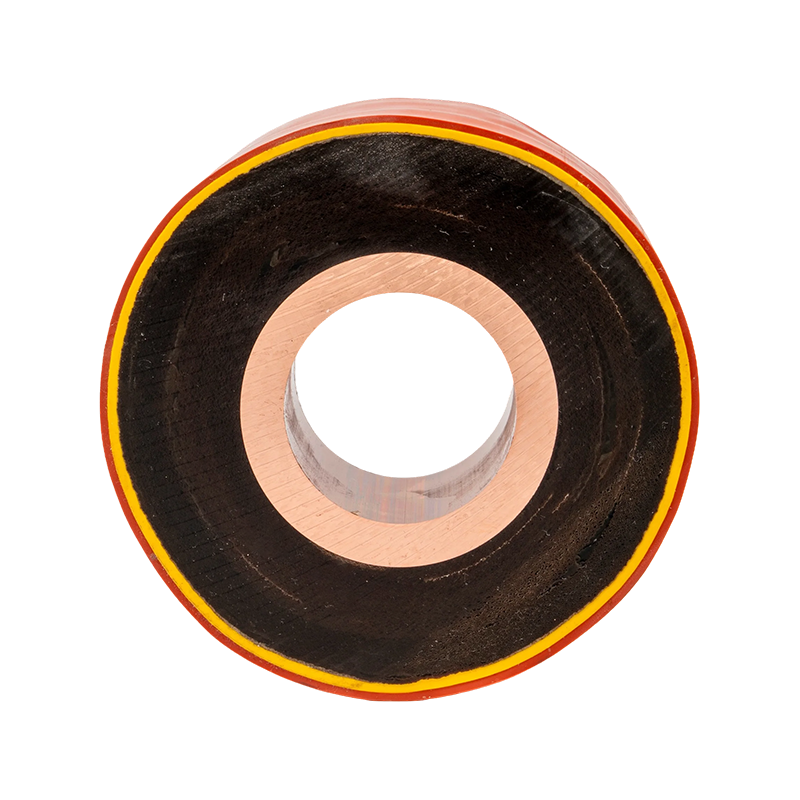

Szyna rurowa z żywicy epoksydowej

Szyna zbiorcza rurowa do odlewania żywicy epoksydowej WOPENG to produkt do przenoszenia mocy uformowany integralnie przy użyciu w pełni zautomatyzowanej dwuskładnikowej wtryskarki próżniowej, która wykorzystuje technologie wtrysku ciśnieniowego i utwardzania w wysokiej temperaturze. Jego struktura jest nierozdzielna i charakteryzuje się właściwościami zmniejszającymi palność oraz odpornością na starzenie, a projektowany okres użytkowania wynosi ponad 30 lat. W przypadku tego produktu złącza izolacyjne i przewody miedziane są wytwarzane w procesie jednorazowego formowania, co pozwala uzyskać płynne, pozbawione styku stapianie. W połączeniach pośrednich zastosowano technikę zgrzewania za pomocą zacisków ze stali nierdzewnej, co zapewnia, że ​​wzrost temperatury na złączach końcowych pozostaje niższy niż w korpusie przewodu. W produkcie zastosowano przewodniki z miedzi beztlenowej TZ7 lub wyższej (zawartość miedzi ≥ 99,90%), o maksymalnej rozpiętości zawieszenia nie przekraczającej 5 metrów. Zawiera w pełni ekranowaną konstrukcję, w której metalowy ekran jest wykonany z kompozytu ocynowanej taśmy stalowej i taśmy miedzianej. System uziemiający realizowany jest poprzez niezawodne spawanie skrętek miedzianych z metalową warstwą ekranującą. Dodatkowo produkt wyposażony jest w mierniki wodoodporne i odporne na wilgoć oraz ustandaryzowany system identyfikacji.

Skontaktuj się z nami +
PRZEDV：Szyna zbiorcza rurowa z PTFE DALEJ：Szyna rurowa z gumy silikonowej EPDM
  • Szczegóły produktu
  • Funkcje
  • Skontaktuj się z nami

Zalety techniczne

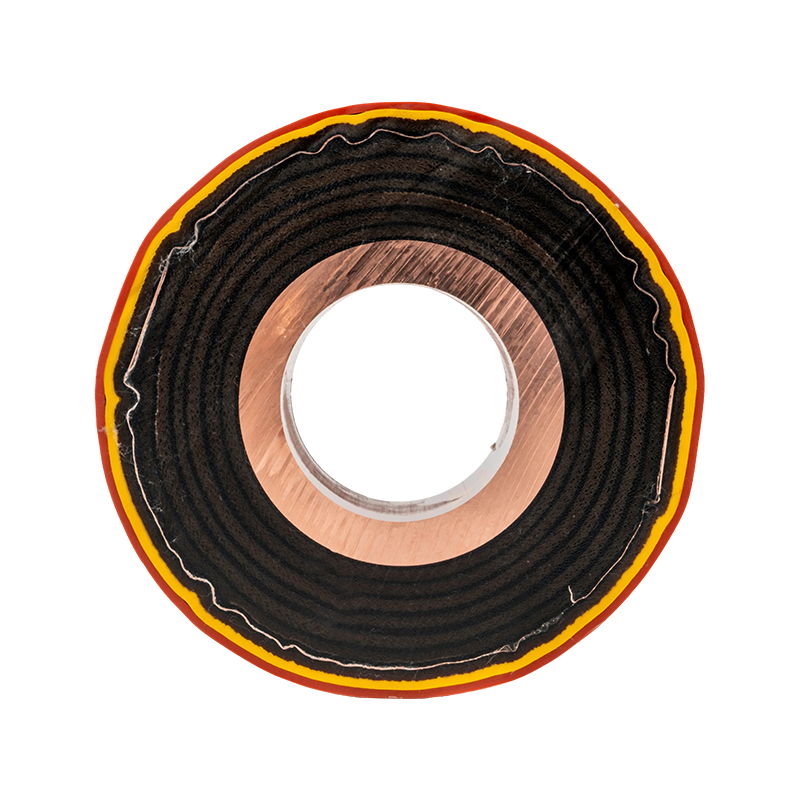

Zintegrowany proces formowania:  Wykorzystując w pełni automatyczną wtryskarkę próżniową z wyładowaniem w dwóch trybach do zintegrowanego odlewania, produkt powstaje w jednym cyklu poprzez wtryskiwanie pod ciśnieniem i utwardzanie w wysokiej temperaturze. Przewodnik, warstwa ekranująca, półprzewodzący papier krepowy, zewnętrzna warstwa ekranująca, metalowa warstwa ekranująca i zewnętrzna warstwa ochronna są płynnie zintegrowane w nierozłączną monolityczną strukturę.


Konstrukcja LongLife:  Produkt ma właściwości zmniejszające palność i odporność na starzenie, a jego żywotność wynosi do 30 lat.


Wysokiej jakości materiały przewodzące: Jako materiał przewodzący wybrano miedź TZ7 lub wyższej jakości, przy czym rura z czystej miedzi ma zawartość miedzi ≥99,90%.


Niezawodna technologia połączeń:  Połączenia izolacyjne są formowane w jednym cyklu formowania i stapiane w jeden korpus za pomocą miedzianego przewodnika. Połączenia pośrednie wykorzystują spawanie zaciskowe ze stali nierdzewnej. Wzrost temperatury na złączach końcowych jest niższy niż w korpusie przewodu. Połączenia pomiędzy złączami izolacyjnymi a urządzeniami realizowane są za pomocą elastycznych łączników zabezpieczonych śrubami.

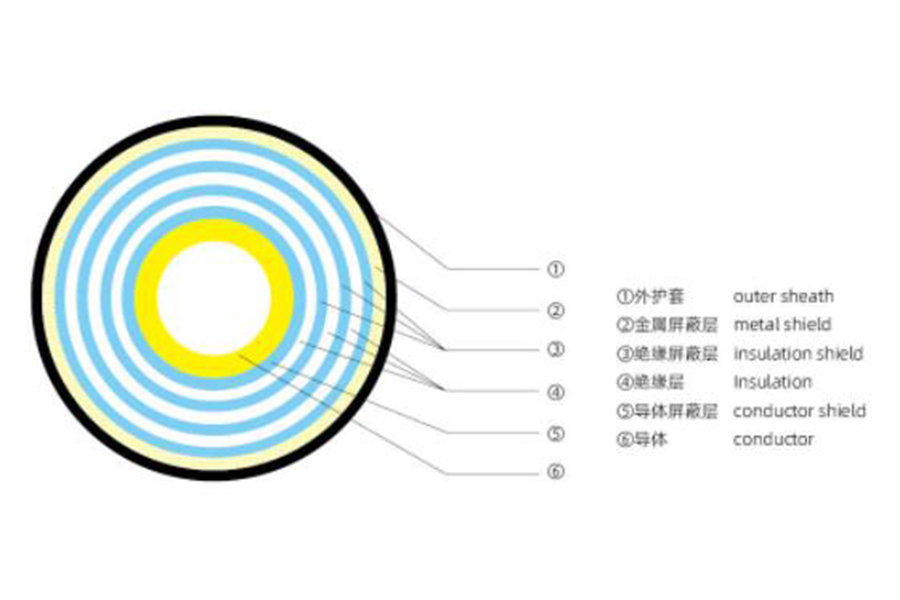

Schemat ideowy struktury produktu

Poziom napięcia (KV) Grubość izolacji (mm)
10 10
35 15
66 20
110 30
220 45

Środowiskowe warunki stosowania
Wysokość: ≤ 4000 metrów
Minimalna temperatura otoczenia: -45 ℃; Najwyższa temperatura otoczenia wynosi 60°C; Maksymalna dzienna różnica temperatur: 35K
Intensywność nasłonecznienia: 100ow/m2 promieniowania słonecznego
Maksymalna prędkość wiatru: 40 m/s (średnia maksymalna prędkość wiatru 10 min z wysokości 10 m nad ziemią)
Wilgotność względna otoczenia (przy 25°C): średnia wilgotność względna zmierzona w ciągu 24 godzin jest mniejsza niż 95%; Średnia miesięczna wilgotność względna s 90%
Grubość lodu: grubość lodu nie przekracza 20 mm
Intensywność sejsmiczna: 8 stopni
Przyspieszenie poziome na ziemi: 0,20 g
Przyspieszenie pionowe: 0,15 g
Częstotliwość: 20 Hz
Czas wytrzymałości to sinusoida: 3 cykle
Współczynnik bezpieczeństwa: większy niż 167
Poziom zanieczyszczenia: Poziom zanieczyszczenia zgodnie ze specyfikacją GB/T5582. V – projektowa odległość dla poważnego zanieczyszczenia, określona odległość dla upływu wynosi 31 mm/kv, po zainstalowaniu terminala zewnętrznego z urządzeniem do wspinaczki, całkowita odległość wznoszenia jest nie mniejsza niż 680 mm
Przepięcie chwilowe: czas przepięcia nie przekracza 8 godzin na dobę, nie przekracza 125 godzin w całym roku

Struktura produktu i wymagania
Próżniowa szyna zbiorcza z żywicy epoksydowej jest nalewana przez automatyczną maszynę do klejenia próżniowego z podwójnym mieszaniem cieczy, nalewanie pod ciśnieniem i po utworzeniu utwardzanie w wysokiej temperaturze. Przewodnik, wewnętrzna warstwa ekranująca, półprzewodzący papier falisty, zewnętrzna warstwa ekranująca, metalowa warstwa ekranująca i zewnętrzna warstwa ochronna jako całość, nie mogą być dzielone, zmniejszają palność, są odporne na starzenie, żywotność 30 lat.

Złącze szyny rurowej z próżniowego odlewu żywicy epoksydowej jest formowane jednorazowo i integrowane z przewodem miedzianym. Ogniwo środkowe jest przyspawane z osadzoną obręczą ze stali nierdzewnej. Wzrost temperatury złącza zaciskowego jest mniejszy niż korpusu przewodu. Materiał jest zgodny z formą konstrukcyjną i materiałem szyny zbiorczej.

Materiał przewodnika: Należy wybrać miedź T2Y i wyższą, a zawartość miedzi w czystej rurze miedzianej wynosi ≥ 99,90%.

Maksymalna rozpiętość zawieszonej rury zbiorczej zalewanej próżniowo żywicą epoksydową nie przekracza sM.

Szyna lampowa powinna mieć metalową warstwę ekranującą, a metalowy ekran wykonany jest z taśmy miedzianej i taśmy miedzianej.

Przewód uziemiający jest niezawodnie zespawany taśmą miedzianą i metalową warstwą ekranującą. Punkty uziemiające muszą być solidnie połączone z instalacją uziemiającą na miejscu. Punkty uziemienia należy zabezpieczyć środkami wodoodpornymi i odpornymi na wilgoć. Punkty uziemienia muszą być oznaczone i ponumerowane

Izolacyjna osłona zewnętrzna ekranu uziemiającego powinna być w stanie niezawodnie zapobiegać przedostawaniu się wilgoci i wilgoci. Można zastosować tulejki izolacyjne termokurczliwe, a w oczywistych miejscach zastosowano kolory fazowe (żółty, zielony, czerwony).

Do spawania metali na budowie należy zastosować obróbkę antykorozyjną. Wszystkie użyte śruby i wkręty wykonane są z materiałów cynkowanych ogniowo.

Połączenie końcówki próżniowej magistrali rurowej zalanej żywicą epoksydową z urządzeniem składa się z połączenia miękkiego i połączenia śrubowego.

Wymagania dotyczące powierzchni zakończeniowej końcówki przewodu: końcówka rury miedzianej powinna być zaokrąglona, ​​a powierzchnia połączenia końcówki rury miedzianej powinna być pokryta srebrem lub cyną, aby zapewnić niską rezystancję styku i działanie antykorozyjne.


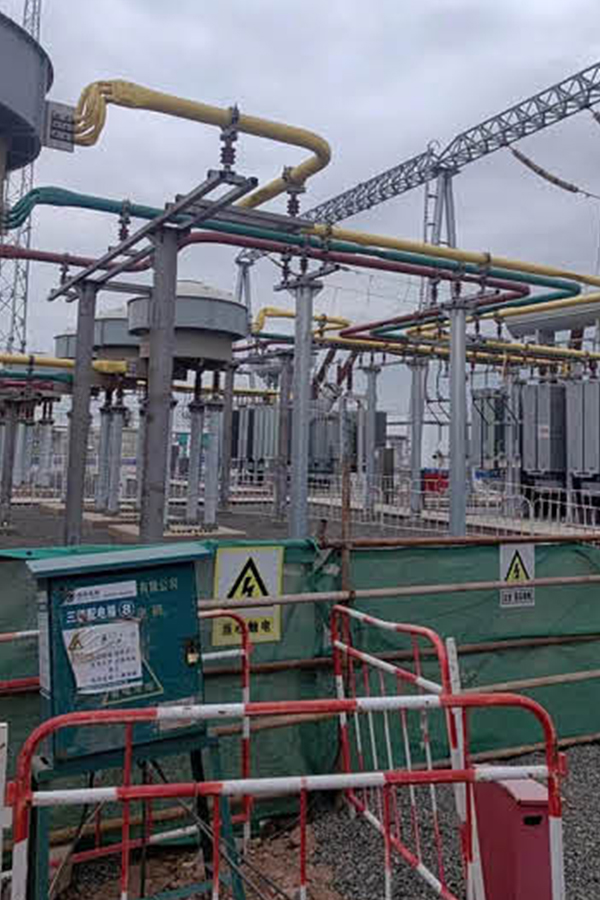

Typowe rozwiązania aplikacyjne dla izolowanych szyn rurowych

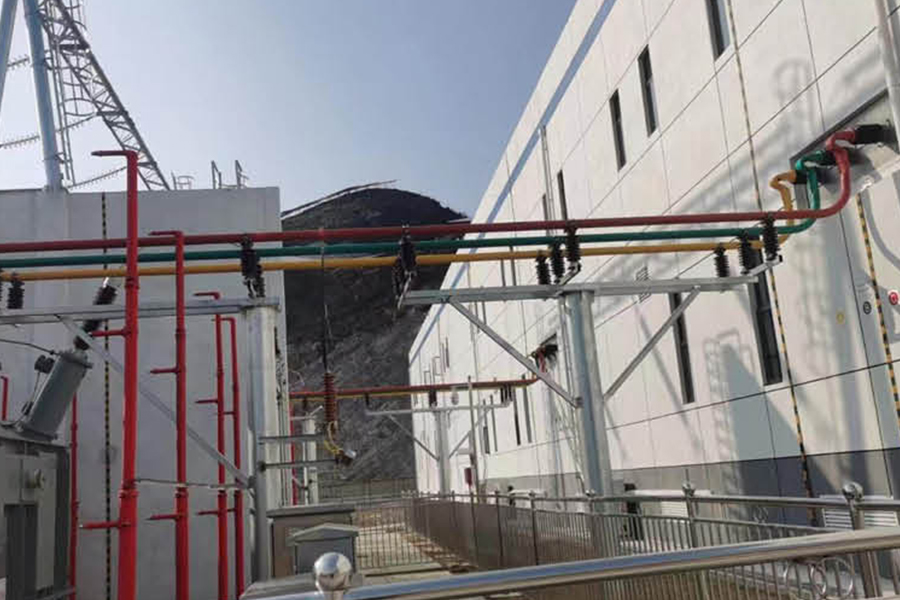

Metoda 1: Podłącz główny transformator do sterowni

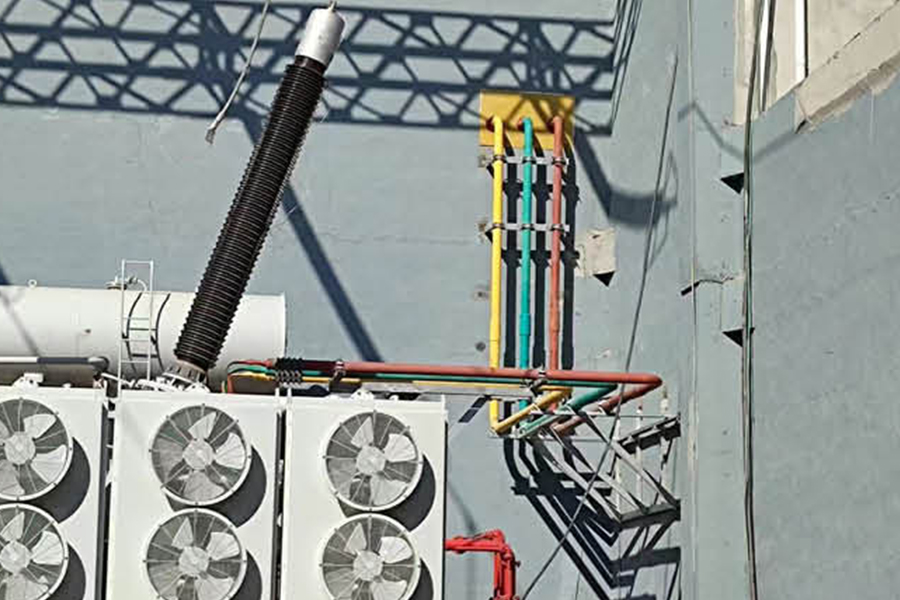

Jest to najczęstszy sposób zastosowania szyn rurowych. Szyna zbiorcza jest bezpośrednio połączona z zaciskami niskiego napięcia głównego transformatora do
zaciski szafy rozdzielczej w sterowni. Główne zalety: Nadaje się do dużych prądów. Okablowanie jest przejrzyste i piękne i może być w pełni izolowane lub półizolowane.

Metoda 2: Szyna zbiorcza jest prowadzona przez kanał kablowy lub antresolę kablową
Poniższy rysunek przedstawia kolejny powszechny sposób stosowania szyn rurowych. Szyny zbiorcze można łączyć z szafami rozdzielczymi poprzez podziemne kanały kablowe
lub antresole kablowe, można je również wykorzystać do połączeń pomiędzy szafami sterowniczymi. Ta szyna zbiorcza jest w pełni izolowana i szczególnie nadaje się do takich sytuacji
gdzie okablowanie jest trudne.

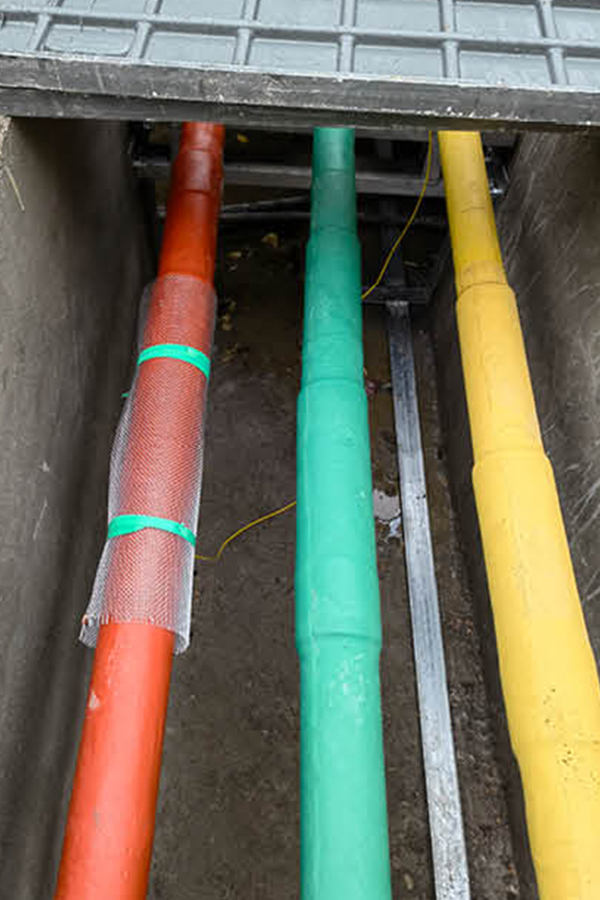

Metoda 3: Szyny rurowe prowadzone są przez rowy kablowe lub antresole kablowe
Ta metoda jest najlepszą metodą podłączenia kabla w szafie rozdzielczej. Można go również podłączyć poprzez antresolę kablową i dolne przyłącze kablowe
metoda. Użytkownicy mogą wybierać w zależności od aktualnej sytuacji. Typ szyny zbiorczej jest w pełni izolowany.

Metoda 4: System monitorowania CNC szyny rurowej
Nasza firma samodzielnie to opracowuje i wdraża bezzałogowy inteligentny monitoring wielu danych technicznych autobusu rurowego.

Izolowana szyna rurowa

Warunki środowiskowe działania

Wysokość: ≤4000 m

Warunki temperaturowe:  Minimalna temperatura otoczenia: 45°C; Maksymalna temperatura otoczenia: 60°C; Maksymalna dzienna zmiana temperatury: 35 K

Natężenie promieniowania słonecznego: 1000 W/m²

Warunki dotyczące prędkości wiatru: Maksymalna prędkość wiatru: 40 m/s

Warunki wilgotności:  Średnia dzienna wilgotność względna: ≤95% ；Średnia miesięczna wilgotność względna: ≤90%

Warunki pokrywy lodowej: Grubość lodu nie przekracza 20 mm

Warunki sejsmiczne:  Intensywność sejsmiczna: 8 stopni; Przyspieszenie poziome gruntu: 0,20 g; Przyspieszenie pionowe gruntu: 0,15 g; Częstotliwość: 20 Hz; Czas wytrzymywania fali sinusoidalnej: 3 cykle

Współczynnik bezpieczeństwa: większy niż 1,67 $ $
