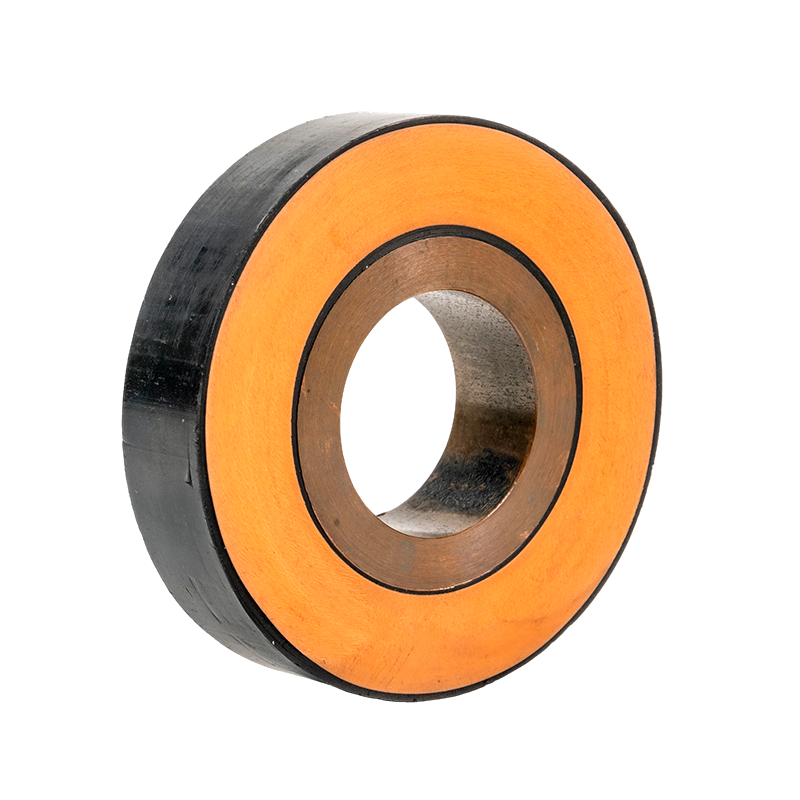

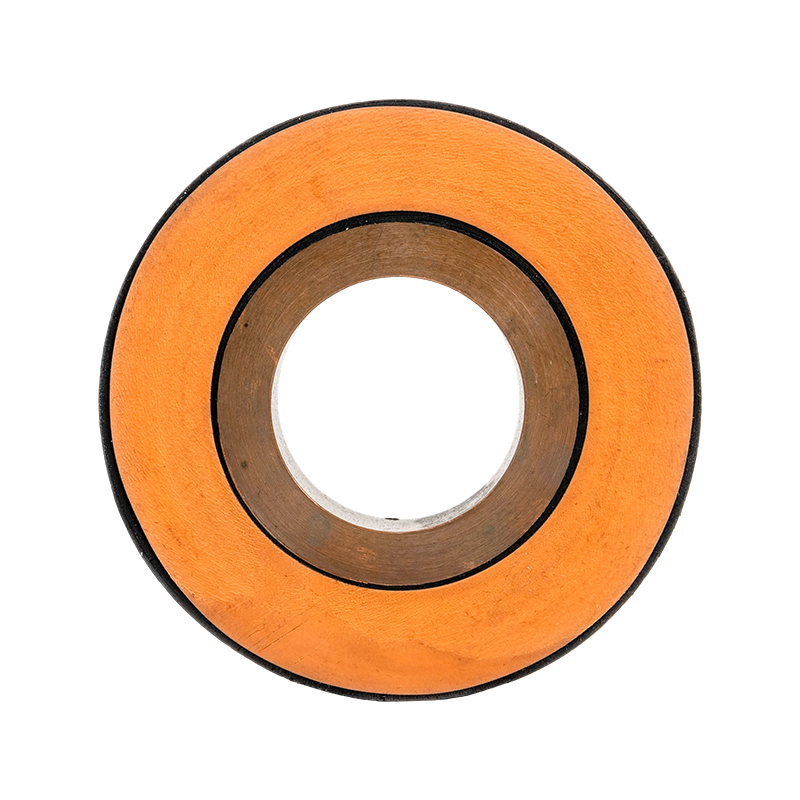

Szyna rurowa z gumy silikonowej EPDM

Rurowa szyna zbiorcza z gumy silikonowej EPDM ma konstrukcję konstrukcyjną z kompozytową ekranowaną izolacją. Dzięki technologii wytłaczania polimerów rurowy przewodnik miedziany lub aluminiowy, ekran przewodnika, warstwa izolacyjna i ekran izolacyjny są współwytłaczane w jednym procesie, uzyskując zarówno funkcję przewodzącą prąd, jak i ekranowaną izolację drutu. Szyna zbiorcza rurowa z gumy silikonowej EPDM jest produkowana przy użyciu technologii trójwarstwowego współwytłaczania, zapewniającej szczelne i pozbawione szczelin powierzchnie styku pomiędzy wewnętrzną i zewnętrzną warstwą ekranującą a warstwą izolacyjną. Podstawowym materiałem izolacyjnym jest kauczuk z monomeru etylenowo-propylenowo-dienowego (EPDM), przewodnikiem jest solidna rura miedziana, metalowa warstwa ekranująca jest wykonana z folii miedzianej, zewnętrzna osłona składa się z izolacji z polimeru poliolefinowego, a złącza mają konstrukcję ekranowaną, aby zapewnić pełną izolację na całej linii.

Skontaktuj się z nami +
PRZEDV：Szyna rurowa z żywicy epoksydowej DALEJ：Brak następnego produktu
  • Szczegóły produktu
  • Funkcje
  • Skontaktuj się z nami

Zalety techniczne

Technologia współwytłaczania trójwarstwowego: Ekran przewodnika, warstwa izolacyjna i ekran izolacyjny są wytłaczane i formowane jednocześnie, zapewniając szczelne i pozbawione szczelin interfejsy między warstwami, znacznie poprawiając ogólną wydajność produktu.


Zoptymalizowana konstrukcja pola elektrycznego: Zaciski wykorzystują prefabrykowaną konstrukcję termokurczliwą, która redystrybuuje pole elektryczne w punktach koncentracji napięcia poprzez stożki naprężeń, zmniejsza natężenie pola elektrycznego oraz minimalizuje wyładowania i uszkodzenia izolacji.


Niezawodne połączenie i obciążalność prądowa: Adaptery zaciskowe umożliwiają płynne przejście od przewodu z okrągłej rury miedzianej do elastycznych kompensatorów, redukując wzrost temperatury na końcach i zapewniając obciążalność prądową przewodu. W złączach pośrednich zastosowano wewnętrzne złącza tulejowe ze stali nierdzewnej dla przewodów, zabezpieczone od zewnątrz dwoma półokrągłymi szynami łączącymi oraz dokręcone i zespawane za pomocą czterech specjalistycznych narzędzi ze stali nierdzewnej typu C-clamp, zapewniających zdolność przewodzenia prądu i zapobiegających odkształceniom.


Kompaktowa i wodoodporna konstrukcja: złącza są kompaktowe i łatwe w montażu. Specjalnie uszczelnione złącza pośrednie wspomagają krótkotrwałą pracę szyny w zanurzeniu.


Struktura produktu i wymagania
Kompozytowa, ekranowana, izolowana szyna zbiorcza jest połączeniem rurowego (miedzianego lub aluminiowego) przewodu szynowego i osłony przewodu, izolacji, osłony izolacyjnej itp., wytłaczanych z polimeru w celu zapewnienia prądu przewodzącego i izolacji ekranującej szyny zbiorczej.

Główny wybór surowców: twarda rura miedziana przewodząca (specjalnie dostosowana), ekran wewnętrzny, ekran zewnętrzny, guma EPDM, metalowa warstwa ekranująca, folia miedziana, płaszcz zewnętrzny i izolacja z polimeru poliolefinowego.
Technologia rdzenia: trójwarstwowa technologia współwytłaczania - zapewnienie jakości wytłaczania, interfejs między wewnętrznym i zewnętrznym ekranem oraz izolacją jest szczelny bez szczeliny, co znacznie poprawia wydajność izolowanej szyny rurowej; Technologia łączenia szyn z izolowanymi rurami wykorzystuje ekranowane złącze rurowe, aby produkt był kompletny.

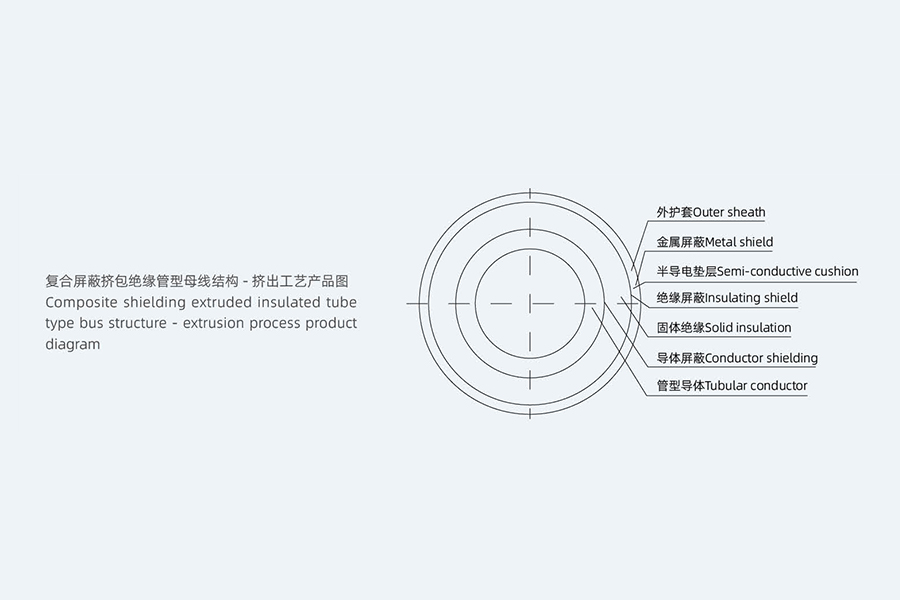

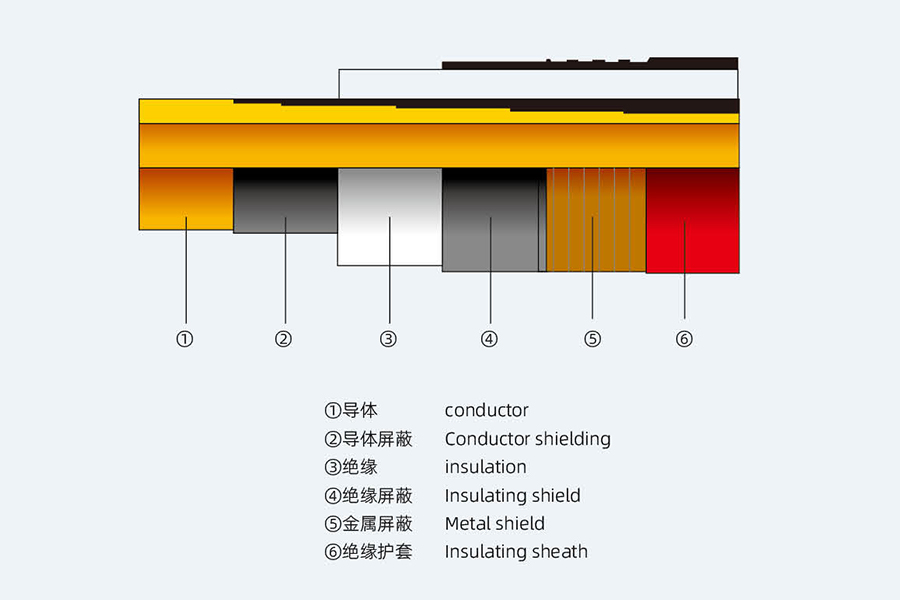

Rysunek struktury produktu

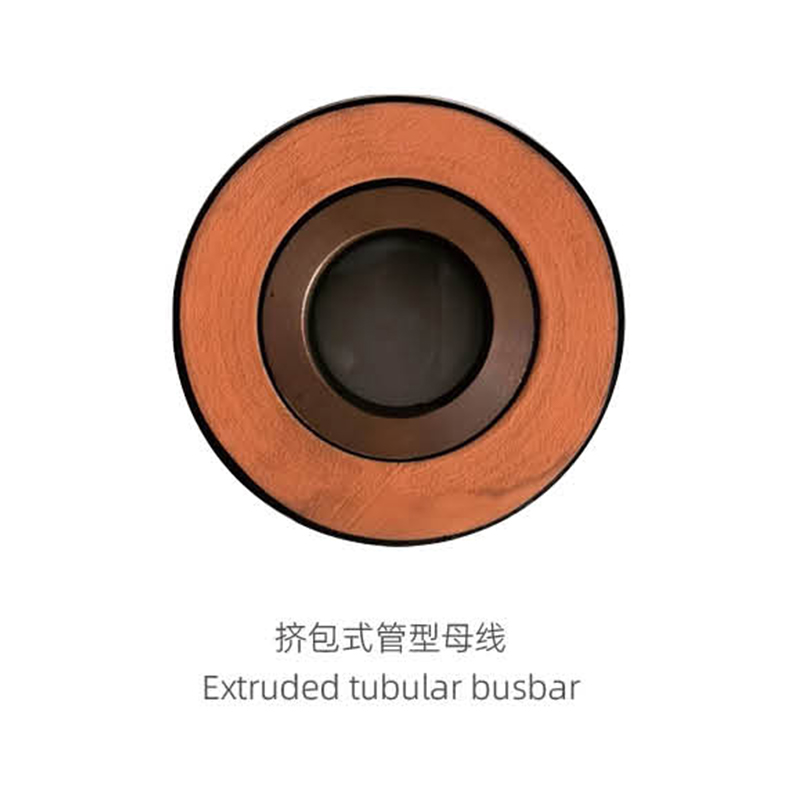

Zalety szynoprzewodów z wytłaczanej izolowanej rury

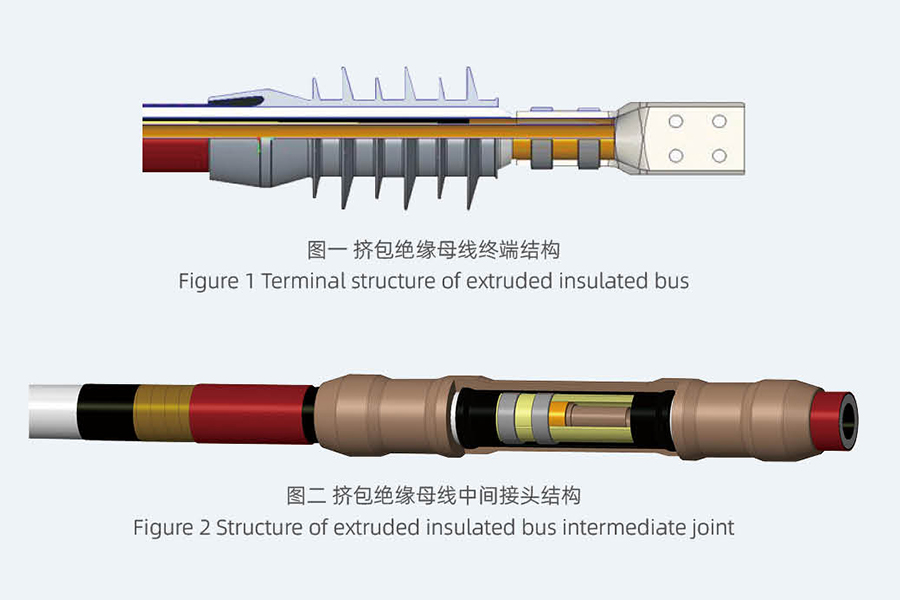

Adapter zaciskowy łączy rurę miedzianą z okrągłym przewodem z końcem połączenia miękkiego złącza dylatacyjnego, uzyskując płynne przejście z okrągłego na kwadratowy, zmniejszając wzrost temperatury końcowej i zapewniając obciążalność prądową przewodu. Stożek naprężający służy do zmiany rozkładu pola elektrycznego przy stężeniu napięcia prefabrykowanej końcówki termokurczliwej, zmniejszenia natężenia pola elektrycznego, zmniejszenia wyładowania produktu, zmniejszenia uszkodzeń izolacji, poprawy wydajności szyny rurowej, zapewnienia żywotności szyny rurowej i zmniejszenia wskaźnika wypadków awarii.

Technologia produkcji izolowanych szyn rurowych
Zalety złącza: mała konstrukcja, łatwy w montażu, po specjalnej obróbce można go zanurzyć w wodzie na krótki czas, zmieniając kształt geometryczny złącza szyny rurowej. Stężenie napięcia na złączu powoduje zmianę rozkładu pola elektrycznego, zmniejsza natężenie pola elektrycznego, zmniejsza możliwość powstawania koron, zmniejsza uszkodzenia izolacji, poprawia wydajność szynoprzewodu rurowego, zapewnia żywotność szyny rurowej, zmniejsza liczbę wypadków związanych z awariami.

Ogólne zasady
Niniejsza specyfikacja techniczna ma zastosowanie do w pełni izolowanych szyn zbiorczych z ekranowaniem kompozytowym i przedstawia wymagania techniczne w zakresie funkcji, konstrukcji, wydajności, instalacji i testowania.
Niniejsza specyfikacja techniczna stanowi minimalne wymagania techniczne, nie określa wszystkich szczegółów technicznych i nie przytacza w pełni zapisów odpowiednich norm i specyfikacji. Wykonawca dostarczy produkty wysokiej jakości, zgodne z niniejszą specyfikacją techniczną oraz odpowiednimi normami krajowymi.


Typowe rozwiązania aplikacyjne dla izolowanych szyn rurowych

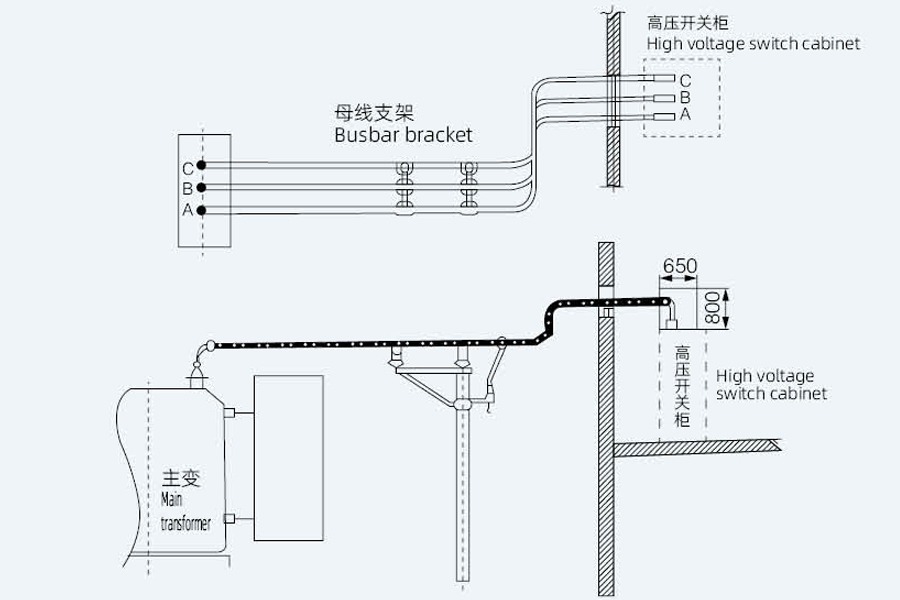

Metoda 1: Podłącz główny transformator do sterowni
Jest to najczęstszy sposób zastosowania szyn rurowych. Szyna zbiorcza jest bezpośrednio połączona z zaciskami niskiego napięcia głównego transformatora do
zaciski szafy rozdzielczej w sterowni. Główne zalety: Nadaje się do dużych prądów. Okablowanie jest przejrzyste i piękne i może być w pełni izolowane lub półizolowane.

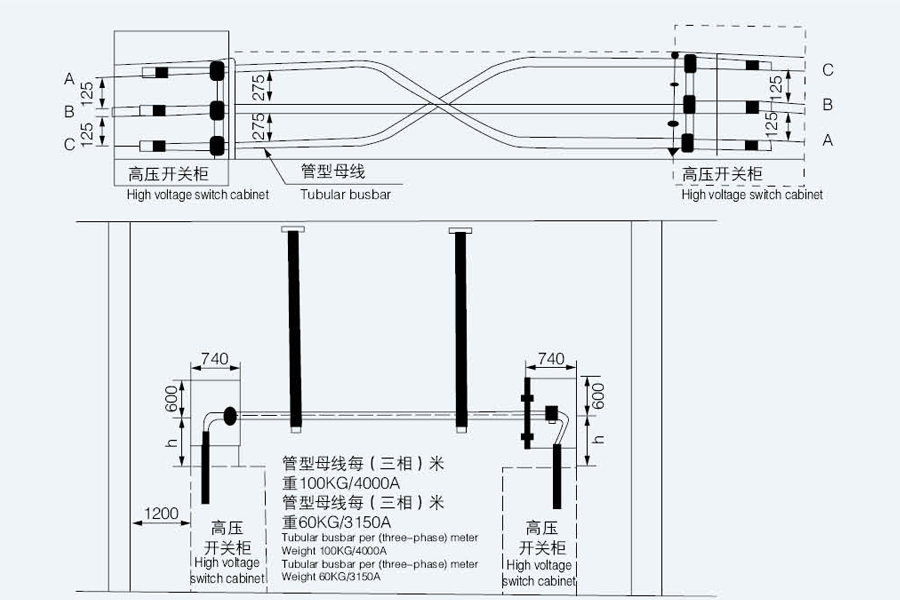

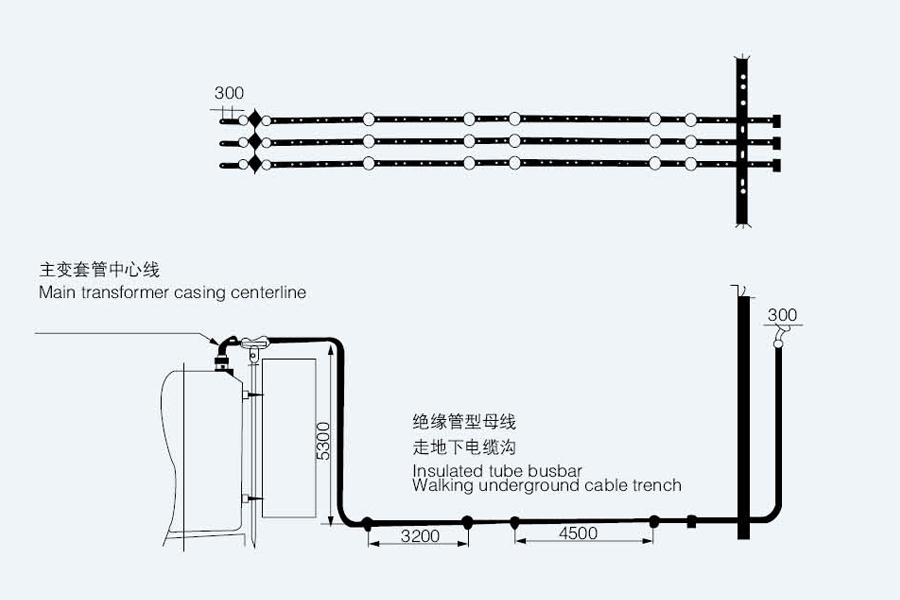

Metoda 2: Szyna zbiorcza jest prowadzona przez kanał kablowy lub antresolę kablową
Poniższy rysunek przedstawia kolejny powszechny sposób stosowania szyn rurowych. Szyny zbiorcze można łączyć z szafami rozdzielczymi poprzez podziemne kanały kablowe
lub antresole kablowe, można je również wykorzystać do połączeń pomiędzy szafami sterowniczymi. Ta szyna zbiorcza jest w pełni izolowana i szczególnie nadaje się do takich sytuacji
gdzie okablowanie jest trudne.

Metoda 3: Szyny rurowe prowadzone są przez rowy kablowe lub antresole kablowe
Ta metoda jest najlepszą metodą podłączenia kabla w szafie rozdzielczej. Można go również podłączyć poprzez antresolę kablową i dolne przyłącze kablowe
metoda. Użytkownicy mogą wybierać w zależności od aktualnej sytuacji. Typ szyny zbiorczej jest w pełni izolowany.

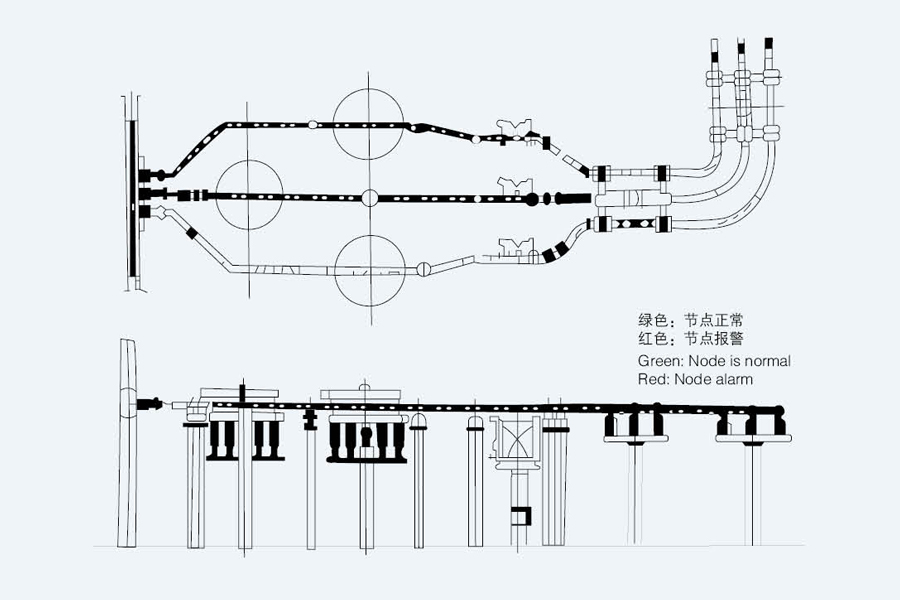

Metoda 4: System monitorowania CNC szyny rurowej
Nasza firma samodzielnie to opracowuje i wdraża bezzałogowy inteligentny monitoring wielu danych technicznych autobusu rurowego.

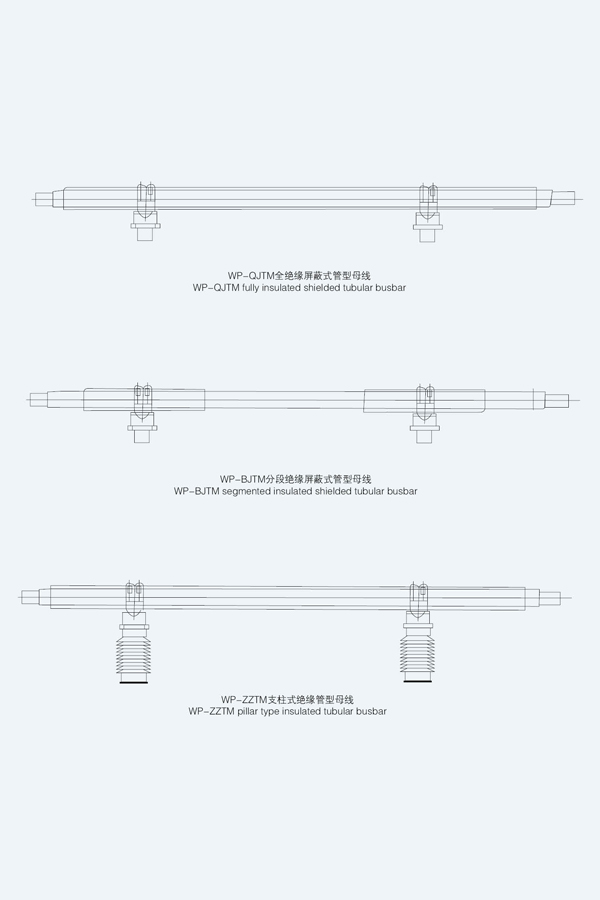

Izolowana szyna rurowa

Zalety prefabrykowanych połączeń pośrednich termokurczliwych

Zwarta konstrukcja, łatwa w montażu.


Zmienia rozkład pola elektrycznego w punktach koncentracji napięcia złącza szyny rurowej poprzez modyfikację jego kształtu geometrycznego, a tym samym zmniejszenie natężenia pola elektrycznego.


Ma na celu zminimalizowanie prawdopodobieństwa wyładowań koronowych, zmniejszenie uszkodzeń izolacji i poprawę wydajności rurowej szyny zbiorczej.


Zapewnia żywotność szyny zbiorczej rurowej i zmniejsza liczbę wypadków spowodowanych awariami.


Bezpośredni kontakt pomiędzy przewodami uzyskuje się poprzez wewnętrzne tulejki ze stali nierdzewnej, połączone zewnętrznie dwoma półokrągłymi szynami zbiorczymi. Cztery zaciski typu C ze stali nierdzewnej są dokręcane i spawane przy użyciu specjalistycznych form narzędziowych, co zapewnia przewodność prądu i zapobiega odkształceniom.


Po impregnacji, złącza pośrednie umożliwiają krótką pracę szyny zbiorczej po zanurzeniu w wodzie.

Polecane produkty

O nas
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Skupiamy profesjonalny zespół ekspertów branżowych, wyższą kadrę inżynieryjno-techniczną oraz doświadczonych specjalistów ds. produkcji, którzy od wielu lat zajmują się technologią urządzeń energetycznych.
Naszymi głównymi produktami są szyny zbiorcze z rur miedzianych i aluminiowych, szyny zbiorcze z rurami do elektrowni wiatrowych, intensywne (kompaktowe) szyny zbiorcze oraz systemy ślizgowych linii jezdnych. Koncentrujemy się na badaniach i rozwoju oraz produkcji w pełni izolowanych szyn zbiorczych z zamkniętymi rurami 0,4 kV–35 kV oraz systemów szynoprzewodów niskiego napięcia z żywicy, zapewniając niezawodne ścieżki przesyłu energii dla elektrowni, podstacji, farm wiatrowych, transportu kolejowego i obiektów przemysłowych.
Świadectwo honorowe
  • Licencja biznesowa
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
Wiadomości
W pełni izolowana szyna rurowa Industry knowledge

1. Co to jest rurowa szyna zbiorcza z gumy silikonowej EPDM

The Szyna rurowa z gumy silikonowej EPDM to wyspecjalizowany izolowany element przewodzący, łączący metalowy rdzeń przewodzący z zewnętrzną warstwą izolacyjną z gumy silikonowej EPDM. Jest przeznaczony do systemów dystrybucji energii wysokiego napięcia, łącząc doskonałą izolację, odporność na warunki atmosferyczne i trwałość mechaniczną. Profesjonalista Dostawca rurowych szyn zbiorczych z gumy silikonowej EPDM produkuje wyroby spełniające standardy przemysłowe m.in Szyna rurowa z gumy silikonowej EPDM wysokiego napięcia dla scenariuszy średniego i wysokiego napięcia (10kV-35kV).

(1) Struktura podstawowa i kluczowe cechy

The Szyna rurowa z gumy silikonowej EPDM składa się z miedzianego lub aluminiowego rdzenia przewodzącego (przewodność ≥60% IACS) i warstwy izolacyjnej z gumy silikonowej EPDM o grubości 3-8 mm. Wytrzymuje napięcie przebicia o wartości ≥25kV/mm , temperatura pracy od -40 ℃ do 120 ℃ i ma doskonałą odporność na ozon, promieniowanie UV i korozję chemiczną.

2. Główne zastosowania rurowych szyn zbiorczych z gumy silikonowej EPDM

Dzięki doskonałej izolacji i możliwości adaptacji do środowiska, model Szyna rurowa z gumy silikonowej EPDM jest szeroko stosowany w systemach elektroenergetycznych i zastosowaniach przemysłowych, obejmujących głównie:

  • Podstacje średniego i wysokiego napięcia (10kV-35kV), służące do połączeń szyn zbiorczych pomiędzy rozdzielnicą, transformatorami i wyłącznikami.
  • Zewnętrzne systemy dystrybucji energii, dostosowujące się do trudnych warunków pogodowych, takich jak deszcz, śnieg i silne światło słoneczne.
  • Zakłady przemysłowe (metalurgia, chemia, elektronika), gdzie wymagana jest odporność na korozję i stabilność izolacji.
  • Stacje energii odnawialnej (słoneczna, wiatrowa), przyłączające urządzenia wytwarzające energię do sieci dystrybucyjnych.

Niezawodny Dostawca rurowych szyn zbiorczych z gumy silikonowej EPDM zapewnia dostosowane specyfikacje pasujące do różnych przestrzeni instalacyjnych i wymagań napięciowych, zapewniając bezpieczną i stabilną transmisję mocy.

3. Porównanie wydajności z tradycyjnymi izolowanymi szynami zbiorczymi

Porównanie wydajności rurowych szyn zbiorczych z gumy EPDM i tradycyjnych izolowanych szyn zbiorczych
Typ szyny autobusowej Napięcie przebicia Odporność na warunki atmosferyczne Żywotność usługi
Szyna rurowa z gumy silikonowej EPDM ≥25kV/mm Doskonały (odporny na promieniowanie UV/ozon) 25-35 lat
Szyna zbiorcza izolowana PCV ≤15kV/mm Słabe (podatne na promieniowanie UV i starzenie) 10-15 lat
Ceramiczna izolowana szyna zbiorcza ≥30kV/mm Dobra (krucha) 20-25 lat

The Szyna rurowa z gumy silikonowej EPDM wysokiego napięcia wyróżnia się zrównoważoną wydajnością — lepszą odpornością na warunki atmosferyczne niż PCV i większą elastycznością niż ceramika, dzięki czemu idealnie nadaje się do zastosowań zewnętrznych i przemysłowych wysokiego napięcia.

4. Często zadawane pytania

P1: Do jakiego zakresu napięcia nadaje się szyna rurowa z gumy silikonowej EPDM?

Odp.: jest używany głównie do 10kV-35kV systemy zasilania średniego i wysokiego napięcia, z niestandardowymi opcjami dla wyższych poziomów napięcia.

P2: Jak wybrać niezawodnego dostawcę rurowych szyn zbiorczych z gumy silikonowej EPDM?

Odp.: Wybierz dostawców posiadających raporty z testów wydajności izolacji, stabilną jakość materiału EPDM i dostosowane możliwości produkcyjne.

P3: Czy można go stosować w środowiskach przybrzeżnych lub korozyjnych?

Odp.: Tak, warstwa gumy silikonowej EPDM ma dużą odporność na korozję, odpowiednią do środowisk przybrzeżnych i przemysłu chemicznego.

P4: Jaka jest maksymalna obciążalność prądowa tej szyny zbiorczej?

Odp.: Modele standardowe mogą pomieścić do 3000A , z opcjami większej pojemności dostępnymi u profesjonalnych dostawców.
