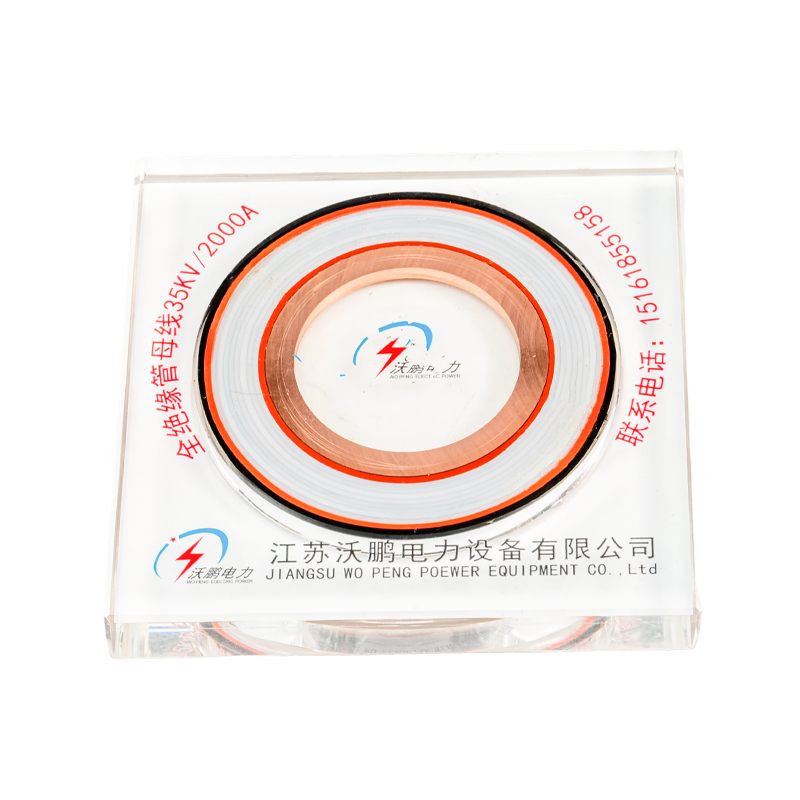

Szyna zbiorcza rurowa z PTFE

Szyna rurowa WOPENG PTFE została specjalnie zaprojektowana do ekstremalnych warunków. Jego główna izolacja składa się z precyzyjnego mechanicznego nawinięcia folii z politetrafluoroetylenu (PTFE), z olejem silikonowym naniesionym pomiędzy warstwami, tworząc gęsty, pozbawiony gazów, ciągły izolator. Produkt zawiera nie mniej niż 5 ekranów pojemnościowych (w tym ekran zerowy, ekran sortujący i ekran uziemiający) i jest wyposażony w środki wydłużające prąd pełzający z gumy silikonowej, aby uzyskać zoptymalizowany rozkład pola elektrycznego i ulepszone parametry upływu. Zapewnia doskonałą odporność na korozję i doskonałą tolerancję na wysokie i niskie temperatury, w zakresie temperatur roboczych od -60°C do 250°C i stopniu ochrony sięgającym IP68.

Skontaktuj się z nami +
PRZEDV：No previous product DALEJ：Szyna rurowa z żywicy epoksydowej
  • Szczegóły produktu
  • Funkcje
  • Skontaktuj się z nami

Zalety techniczne

Odporność na temperaturę: Zakres temperatur pracy od -60°C do 250°C.

Odporność na korozję: Odporność na kwasy, zasady, mgłę solną i rozpuszczalniki organiczne.

Właściwości smarne: Niezwykle niski współczynnik tarcia rurowej szyny zbiorczej z PTFE, redukujący naprężenia mechaniczne.

Wysoka wytrzymałość dielektryczna: niska stała dielektryczna, minimalne straty dielektryczne i stabilna wydajność izolacji.

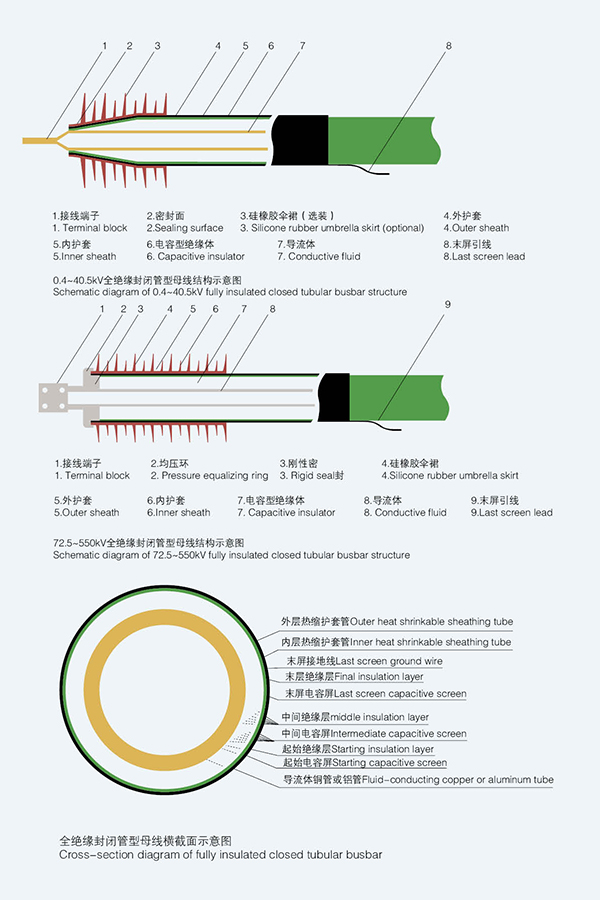

Schemat struktury szyn zbiorczych z izolowaną rurą (proces politetraoksyetylenu)

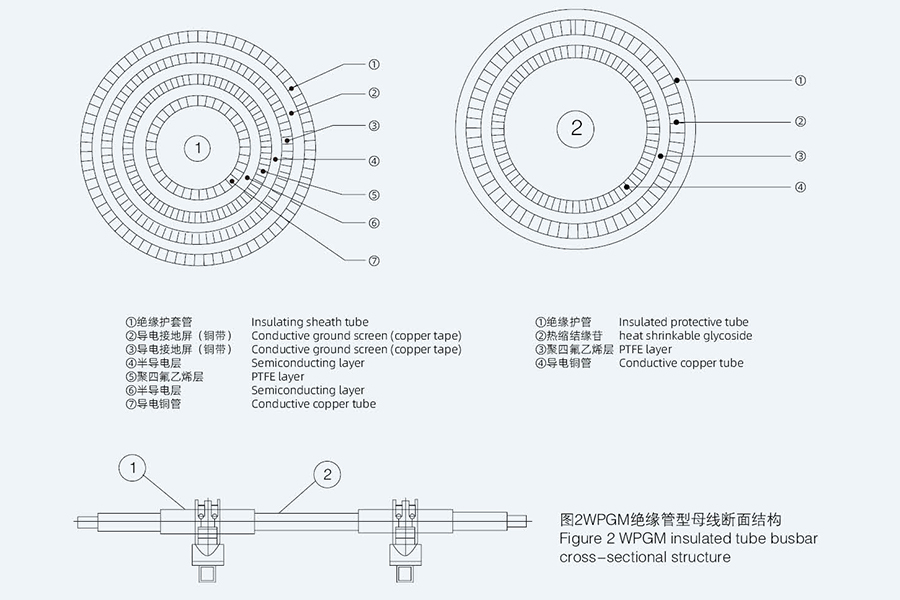

Konstrukcję przekroju poprzecznego szyny rurowej w izolacji GM pokazano na rysunku 2. Model: GMn/n

Typowe rozwiązania aplikacyjne dla izolowanych szyn rurowych

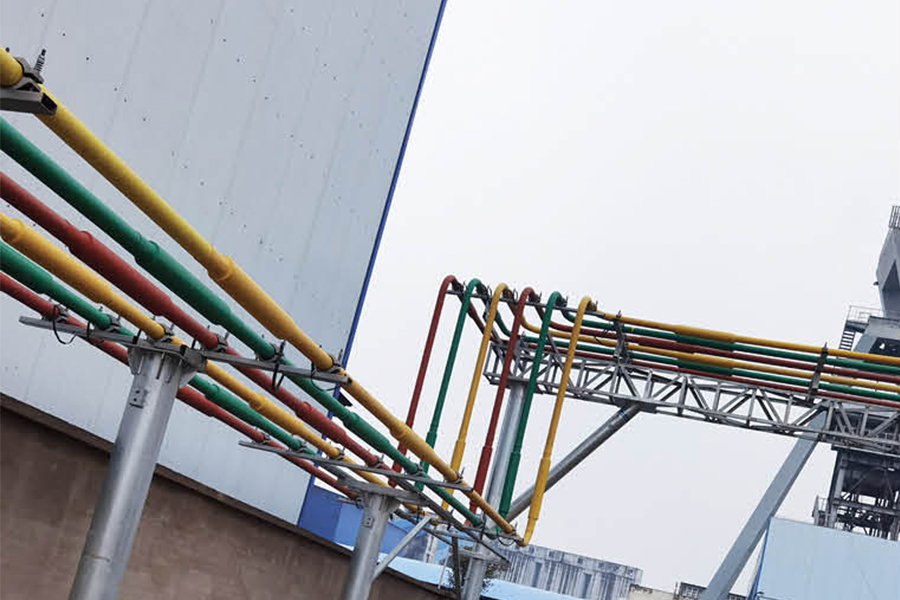

Metoda 1: Podłącz główny transformator do sterowni
Jest to najczęstszy sposób zastosowania szyn rurowych. Szyna zbiorcza jest bezpośrednio połączona z zaciskami niskiego napięcia głównego transformatora do
zaciski szafy rozdzielczej w sterowni. Główne zalety: Nadaje się do dużych prądów. Okablowanie jest przejrzyste i piękne i może być w pełni izolowane lub półizolowane.

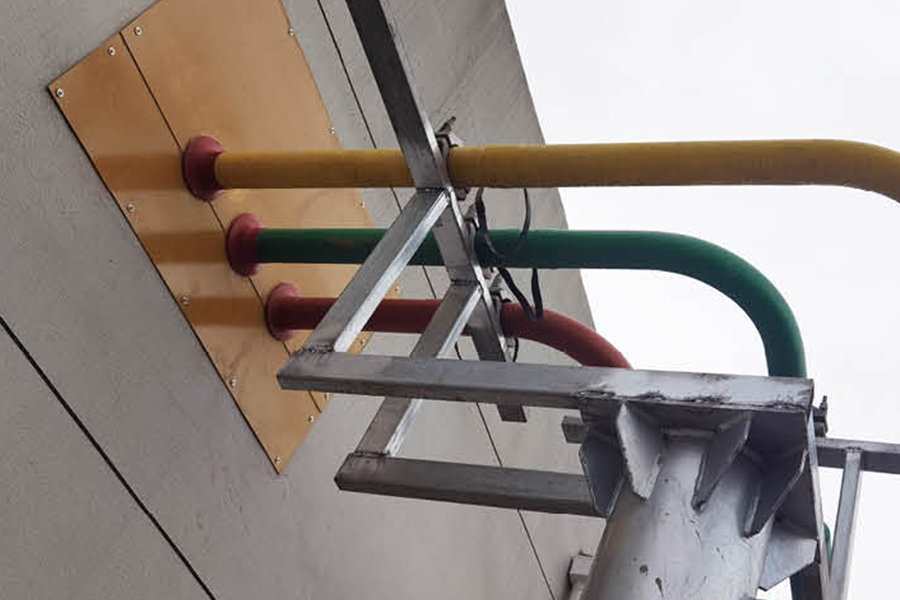

Metoda 2: Szyna zbiorcza jest prowadzona przez kanał kablowy lub antresolę kablową
Poniższy rysunek przedstawia kolejny powszechny sposób stosowania szyn rurowych. Szyny zbiorcze można łączyć z szafami rozdzielczymi poprzez podziemne kanały kablowe
lub antresole kablowe, można je również wykorzystać do połączeń pomiędzy szafami sterowniczymi. Ta szyna zbiorcza jest w pełni izolowana i szczególnie nadaje się do takich sytuacji
gdzie okablowanie jest trudne.

Metoda 3: Szyny rurowe prowadzone są przez rowy kablowe lub antresole kablowe
Ta metoda jest najlepszą metodą podłączenia kabla w szafie rozdzielczej. Można go również podłączyć poprzez antresolę kablową i dolne przyłącze kablowe
metoda. Użytkownicy mogą wybierać w zależności od aktualnej sytuacji. Typ szyny zbiorczej jest w pełni izolowany.

Metoda 4: System monitorowania CNC szyny rurowej
Nasza firma samodzielnie to opracowuje i wdraża bezzałogowy inteligentny monitoring wielu danych technicznych autobusu rurowego.

Izolowana szyna rurowa

Wyzwania techniczne

Kontrola procesu nawijania: Wymaganie równomierności napięcia międzywarstwowego w granicach ±2%, przy pomocy ultradźwięków potrzebnej do kontroli pęcherzyków.

Przyczepność międzywarstwowa: Niska energia powierzchniowa rurowych szyn zbiorczych z PTFE powoduje słabe wiązanie międzywarstwowe, co wymaga specjalnych środków do obróbki.

Wysoki koszt: Drogi, surowy, rurowy materiał szynowy PTFE prowadzi do znacznie wyższych kosztów produktu w porównaniu z innymi typami.

Trudny recykling: Materiał szyn zbiorczych rurowych PTFE jest trudny do rozkładu, co powoduje wysokie koszty przetwarzania dla środowiska.

Polecane produkty

O nas
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Skupiamy profesjonalny zespół ekspertów branżowych, wyższą kadrę inżynieryjno-techniczną oraz doświadczonych specjalistów ds. produkcji, którzy od wielu lat zajmują się technologią urządzeń energetycznych.
Naszymi głównymi produktami są szyny zbiorcze z rur miedzianych i aluminiowych, szyny zbiorcze z rurami do elektrowni wiatrowych, intensywne (kompaktowe) szyny zbiorcze oraz systemy ślizgowych linii jezdnych. Koncentrujemy się na badaniach i rozwoju oraz produkcji w pełni izolowanych szyn zbiorczych z zamkniętymi rurami 0,4 kV–35 kV oraz systemów szynoprzewodów niskiego napięcia z żywicy, zapewniając niezawodne ścieżki przesyłu energii dla elektrowni, podstacji, farm wiatrowych, transportu kolejowego i obiektów przemysłowych.
Świadectwo honorowe
  • Licencja biznesowa
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
Wiadomości
W pełni izolowana szyna rurowa Industry knowledge

1. Co to jest rurowa szyna zbiorcza z PTFE

The Szyna zbiorcza rurowa z PTFE to wysokowydajny izolowany element przewodzący, składający się z metalowego rdzenia przewodzącego (miedzi lub aluminium) i warstwy izolacyjnej z politetrafluoroetylenu (PTFE). Został specjalnie zaprojektowany do systemów zasilania wysokiego napięcia i wykorzystuje unikalne właściwości PTFE, aby zapewnić bezpieczne i wydajne przenoszenie mocy. Profesjonalista Producent rurowych szyn zbiorczych PTFE i Dostawca rurowych szyn zbiorczych PTFE produkuje produkty spełniające standardy wysokich napięć, m.in Producent niestandardowych rurowych szyn zbiorczych PTFE oferowanie rozwiązań dostosowanych do konkretnych potrzeb projektu.

(1) Struktura podstawowa i kluczowe cechy

The Szyna zbiorcza rurowa z PTFE posiada rdzeń przewodzący (przewodność ≥63% IACS) owinięty warstwą izolacyjną z PTFE o grubości 4-8 mm. Charakteryzuje się napięciem przebicia wynoszącym ok ≥35kV/mm , zakres temperatur pracy od -60℃ do 200℃ i rezystancja izolacji powyżej 1,0×10¹⁴Ω. Nieprzywierające, odporne na korozję i niskie tarcie właściwości PTFE sprawiają, że szyna zbiorcza idealnie sprawdza się w trudnych warunkach wysokiego napięcia.

2. Dlaczego rurowa szyna zbiorcza PTFE jest stosowana w systemach wysokiego napięcia

Systemy wysokiego napięcia (≥110 kV) wymagają wyjątkowej izolacji, stabilności i trwałości Szyna zbiorcza rurowa z PTFE wychodzi naprzeciw tym potrzebom dzięki swoim unikalnym zaletom, do których należą:

  • Doskonała wydajność izolacji: wytrzymuje wysokie gradienty napięcia (≥35 kV/mm), aby zapobiec wyciekom i zwarciom, co jest krytyczne w przypadku systemów 110 kV–500 kV.
  • Możliwość dostosowania do ekstremalnych temperatur: Działa stabilnie w temperaturach od -60 ℃ do 200 ℃, nadaje się do zewnętrznych podstacji wysokiego napięcia w zimnych lub gorących regionach.
  • Odporność na korozję i zanieczyszczenia: PTFE jest obojętny na chemikalia, wilgoć i kurz, co zmniejsza częstotliwość konserwacji w przemysłowych lub przybrzeżnych środowiskach wysokiego napięcia.
  • Niska strata dielektryczna: współczynnik strat dielektrycznych ≤0,0002 przy 50 Hz, minimalizujący straty mocy w transmisji wysokiego napięcia na duże odległości.

Niezawodny Dostawca rurowych szyn zbiorczych PTFE zapewnia spójność tych zalet, dzięki czemu szyna zbiorcza jest preferowanym wyborem w systemach zasilania wysokiego napięcia na całym świecie.

3. Porównanie wydajności z innymi izolowanymi szynami zbiorczymi wysokiego napięcia

Porównanie wydajności rurowych szyn zbiorczych z PTFE i innych izolowanych szyn zbiorczych wysokiego napięcia
Typ szyny autobusowej Napięcie przebicia Zakres temperatur Straty dielektryczne
Szyna zbiorcza rurowa z PTFE ≥35kV/mm -60 ℃ ~ 200 ℃ ≤0,0002
Szyna zbiorcza z żywicy epoksydowej ≥30kV/mm -30 ℃ ~ 130 ℃ ≤0,001
Szyna zbiorcza izolowana gumą silikonową ≥25kV/mm -40 ℃ ~ 120 ℃ ≤0,0005

A Producent niestandardowych rurowych szyn zbiorczych PTFE może zoptymalizować konstrukcję szyny zbiorczej dla określonych scenariuszy wysokiego napięcia, będąc jednocześnie profesjonalistą Producent rurowych szyn zbiorczych PTFE zapewnia stałą jakość, aby spełnić rygorystyczne wymagania systemów zasilania wysokiego napięcia.

4. Często zadawane pytania

P1: Do jakiego zakresu napięć nadaje się rurowa szyna zbiorcza PTFE?

Odp.: jest używany głównie do 110 kV-500 kV systemy zasilania wysokiego napięcia z dostosowanymi opcjami dla wyższych poziomów napięcia.

P2: Jak wybrać niezawodnego dostawcę rurowych szyn zbiorczych PTFE?

Odp.: Wybierz dostawców posiadających raporty z testów wydajności izolacji PTFE, zaawansowany sprzęt produkcyjny i doświadczenie w projektach wysokiego napięcia.

P3: Czy można wykonać niestandardową rurową szynę zbiorczą PTFE dla specjalnych rozmiarów?

O: Tak, A Producent niestandardowych rurowych szyn zbiorczych PTFE może produkować szyny zbiorcze o określonych rozmiarach przewodów i grubościach izolacji.

P4: Jaka jest żywotność rurowej szyny zbiorczej PTFE?

Odp.: W normalnych warunkach pracy pod wysokim napięciem może służyć 35-45 lat ze stabilną wydajnością.
